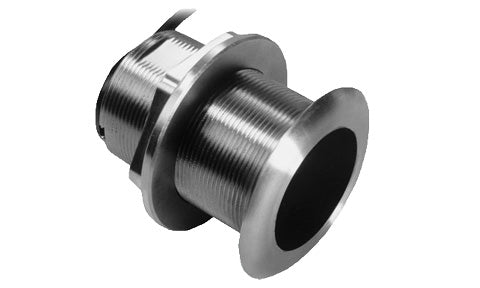

Gennemføringstransducer til Navico ekkolod
Navico SS60 er en lavprofil gennemføringstransducer i rustfrit stål til sejl-, fritids- og fiskerbåde. Den monteres gennem skroget og sender på 50/200 kHz med temperaturmåling og 600 W effekt. Den 9-pin tilslutning passer til kompatible Lowrance, Simrad og B&G-systemer.
Konstruktion og montering
Transduceren stikker kun ca. 5 mm ud under skroget, så den giver minimal modstand under vandlinjen. Det tiltede element er vinklet 20° internt for at kompensere for skrogvinkel og er velegnet til både med en deadrise på ca. 16–24°. Montering kræver et hul på 60 mm i glasfiber eller træ og 70 mm i metal.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer
-
Model: SS60
-
Frekvens: 50/200 kHz
-
Effekt: 600 W
-
Vinkel: 20° tilted element
-
Temperaturmåling: Ja
-
Tilslutning: 9-pin
-
Kabellængde: 10 m
-
Lavprofil: Ca. 5 mm under skrog
-
Huldiameter: 60 mm (glasfiber/træ) / 70 mm (metal)
-
Maks. deadrise: Ca. 24°
-
Materiale: Rustfrit stål
Ofte stillede spørgsmål
Hvordan vælger jeg den rigtige tilt-vinkel til min båd?
20°-versionen er beregnet til både med en skrogvinkel (deadrise) på ca. 16–24°. Mål deadrise-vinklen ved monteringsstedet inden køb. Forkert tilt-vinkel giver skæve ekkolodsstråler og reduceret nøjagtighed.
Kræver transduceren en fairing block?
Det tiltede element kompenserer for skrogvinklen internt, men ved meget skrånende skrog kan en fairing block forbedre monteringen. Kontroller skrogvinklen ved det planlagte monteringssted.
Hvilken stiktype kræves på ekkoloddet?
Denne version anvender 9-pin Navico-stik. Kontroller at dit Lowrance-, Simrad- eller B&G-instrument har 9-pin tilslutning, da transduceren også findes i andre stikversioner.
