Gennemføringstransducer til Navico ekkolod

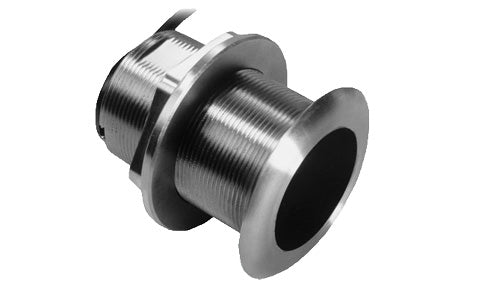

Navico RF (SS60) er en gennemføringstransducer i rustfrit stål til motor- og sejlbåde med Lowrance, Simrad og B&G ekkolod. Transduceren monteres næsten plan med skrogbunden og måler dybde og vandtemperatur på to frekvenser.
Tilted Element og 12° hældning
Elementet inde i huset er vinklet 12°, så lydkeglen peger lodret ned når transduceren monteres på et V-formet skrog med 8–15° kølvinkel på installationspunktet. Det giver mere præcise dybdedata ved fart og bedre ekkoreturner end traditionelle gennemføringer, fordi huset sidder næsten flush med skroget og skaber mindre turbulens.
Frekvenser og dybde
50 kHz med 45° strålevinkel bruges til bundfølgning i dybere vand og når der er behov for bred dækning. 200 kHz med 12° strålevinkel giver højere opløsning og detaljeret bundtegning i lavere dybder. Effekten er 600 W.
Tilslutning og kompatibilitet
Transduceren leveres med 9-pin Navico-stik og tilsluttes direkte til ekkolodsporten på kompatible enheder. Enheden skal understøtte traditionel 50/200 kHz, ikke udelukkende CHIRP.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer
-
Model: RF (SS60) Tilted Element
-
Frekvenser: 50 kHz / 200 kHz
-
Strålevinkel: 45° ved 50 kHz / 12° ved 200 kHz
-
Effekt: 600 W
-
Hældning: 12° (til skrog med 8–15° deadrise)
-
Målefunktioner: Dybde, vandtemperatur
-
Maks. dybde (50 kHz): ca. 350 m
-
Maks. dybde (200 kHz): ca. 200 m
-
Stiktype: 9-pin Navico
-
Materiale: Rustfrit stål
-
Vægt: 2,23 kg
-
Kompatibel med:
- Lowrance HDS Live
- Lowrance HDS Pro
- Lowrance Elite FS
- Simrad NSS evo3 / evo3S
- Simrad GO-serien
- B&G Zeus3 / Zeus3S
- B&G Vulcan
Ofte stillede spørgsmål
Hvilken version skal jeg vælge til min båd?
12°-udgaven passer til skrog med 8–15° kølvinkel på monteringspunktet. Til fladere skrog bruges 0°-versionen, og til skrog med højere deadrise bruges 20°-versionen. Mål kølvinklen på det valgte monteringspunkt inden du bestiller.
Måler transduceren vandtemperatur på begge frekvenser?
Vandtemperaturmålingen er en integreret funktion i transduceren og er ikke frekvensafhængig. Temperaturen vises på den tilsluttede enhed, forudsat at enheden understøtter visning af temperaturdata.
Hvad kræves ved montering i en glasfiberbåd?
Der bores et hul i skroget til gennemføringen, og transduceren monteres med den medfølgende fitting næsten flush med skrogbunden. Brug godkendt tætningsmasse til marint brug, og sørg for korrekt isolering hvis båden er i metal for at undgå galvanisk korrosion.
