Gennemføringstransducer til ekkolod og fishfinder

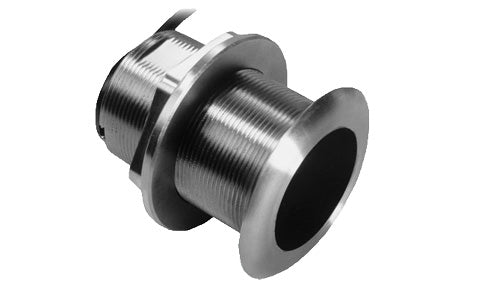

Navico SS60 er en gennemføringstransducer i rustfrit stål til montering gennem skroget på glasfiber-, træ- og metalskrog. Den sender på både 50 og 200 kHz og måler dybde og vandtemperatur. 0°-varianten bruges på både med meget lille deadrise, typisk næsten flad bund midtskibs.
Frekvenser og rækkevidde
50 kHz-kanalen giver bred afsøgning med ca. 45° strålevinkel og rækker ned til cirka 350 meter. 200 kHz-kanalen giver et skarpere billede med ca. 12° strålevinkel og rækker ned til cirka 200 meter. Begge frekvenser kører med 600 W sendereffekt.
Montering
Transduceren monteres som gennemføring med Tilted Element-konstruktion, der sidder næsten plan med skroget. Skrughullet skal bores til ca. 60 mm på glasfiber og træ, og ca. 70 mm på metalskrog. På metalskrog skal der bruges korrekt isolering og anoder for at undgå galvanisk korrosion. Det akustiske vindue er i urethan.
Kompatibilitet
Transduceren leveres med Navico 9-pin stik og passer til Lowrance HDS Live, HDS Pro og Elite FS, Simrad NSS Evo3, NSS Evo3S og GO-serien samt B&G Zeus3, Zeus3S og Vulcan. Visse plottere kræver valg af korrekt transducertype i menuen ved første opsætning.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer
-
Model: SS60
-
Frekvenser: 50 kHz / 200 kHz
-
Sendereffekt: 600 W
-
Strålevinkel: 45° (50 kHz) / 12° (200 kHz)
-
Maks. dybde: ca. 350 m (50 kHz) / ca. 200 m (200 kHz)
-
Funktioner: Dybde, vandtemperatur
-
Tilt: 0° Tilted Element
-
Materiale: Rustfrit stål
-
Akustisk vindue: Urethan
-
Skrughul: ca. 60 mm (glasfiber/træ) / ca. 70 mm (metal)
-
Stik: Navico 9-pin
-
Vægt: 2,23 kg
-
Kompatible enheder:
- Lowrance HDS Live
- Lowrance HDS Pro
- Lowrance Elite FS
- Simrad NSS Evo3
- Simrad NSS Evo3S
- Simrad GO-serien
- B&G Zeus3
- B&G Zeus3S
- B&G Vulcan
Ofte stillede spørgsmål
Passer 0°-varianten til min båd?
0°-varianten er beregnet til skrog med meget lille deadrise, typisk 0–7°. Mål skrogets vinkel der hvor transduceren skal monteres, og vælg en tiltet variant hvis skroget har større deadrise.
Kan transduceren monteres på metalskrog?
Ja, men rustfrit stål i kontakt med aluminiums- eller stålskrog kan skabe galvanisk korrosion. Brug korrekt isolering og sørg for at anodesystemet er dimensioneret til den ekstra belastning.
Hvad gør jeg hvis plotter ikke registrerer transduceren?
Kontroller at transducertypen er valgt korrekt i plotterens menu. Lowrance, Simrad og B&G har hver deres opsætningstrin for tilsluttede transducere, og forkert valg kan give ingen eller forkert aflæsning.
