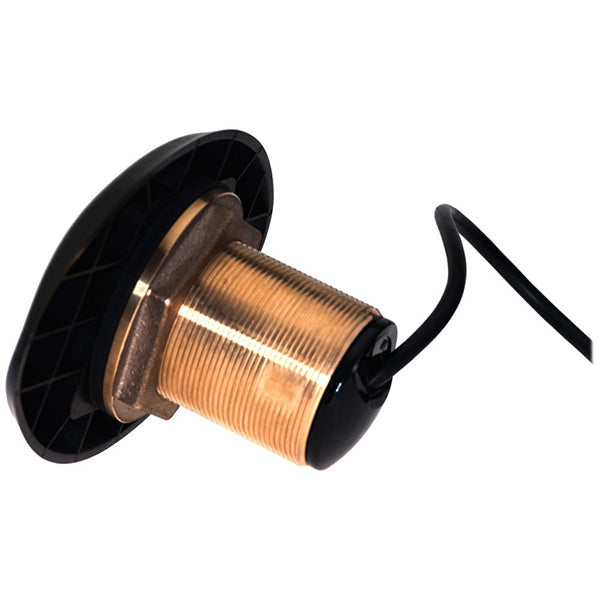

Gennemføringstransducer med HDI til skrog
Navico HDI bronzetransducer er en gennemføringstransducer til glasfiber- og træskrog med moderat V-bund. Den kombinerer traditionelt ekkolod på 50 og 200 kHz med DownScan-struktur på 455 og 800 kHz og giver dermed både dybdeinformation og detaljerede bundstrukturbilleder fra én monteret enhed. Transduceren passer til nyere Lowrance, Simrad og B&G plotters med 9-pin HDI-tilslutning.
Frekvenser og funktion
De to ekkolodsfrekvenser dækker forskellige behov: 50 kHz giver god rækkevidde i dybt vand, mens 200 kHz leverer højere detaljeringsgrad i lavere dybder. DownScan-frekvenserne på 455 og 800 kHz viser bundstruktur, rev, bundvegetation og fisk direkte under båden med høj opløsning.
Montering og vinkelvalg
12°-versionen er beregnet til skrog med en V-budsvinkel på ca. 8–15°, hvor transducerfladen skal kompensere for skrogvinklen og pege lodret ned. Bronze er standardvalget til glasfiber og træ. Til aluminium- og stålskrog kræves særlig isolation for at undgå galvanisk korrosion.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer
-
Teknologi: HDI (traditionelt ekkolod + DownScan)
-
Frekvenser: 50/200 kHz (ekkolod), 455/800 kHz (DownScan)
-
Monteringsvinkel: 12°
-
Stiktype: 9-pin Navico HDI
-
Materiale: Bronze
-
Kompatible systemer:
- Lowrance HDS Live, HDS Pro, Elite FS
- Simrad NSS evo3, NSS evo3S, GO-serien
- B&G Zeus3, Zeus3S, Vulcan
Ofte stillede spørgsmål
Hvordan vælger jeg den rigtige vinkelvariant?
Mål skrogets V-vinkel ved monteringspunktet. Vælg den variant, hvis kompensationsvinkel bringer transducerfladen tættest på lodret. 0° bruges til flad bund, 12° til moderat V-bund og 20° til kraftig V-bund.
Kan transduceren monteres i et stål- eller aluminiumsskrog?
Bronze i direkte kontakt med aluminium eller stål skaber galvanisk korrosion. Det kræver korrekt isolation og ekstra anodebeskyttelse, og i praksis bruges plastikgennemføringer oftere til disse skrogtyper.
Kræves der ekstra kabler eller adaptere til tilslutning?
Transduceren tilsluttes direkte med 9-pin HDI-stik til kompatible Lowrance, Simrad og B&G enheder. Tjek at din plotter har en ledig 9-pin HDI-port inden montering.
