Gennemføringstransducer til dybde og temperatur

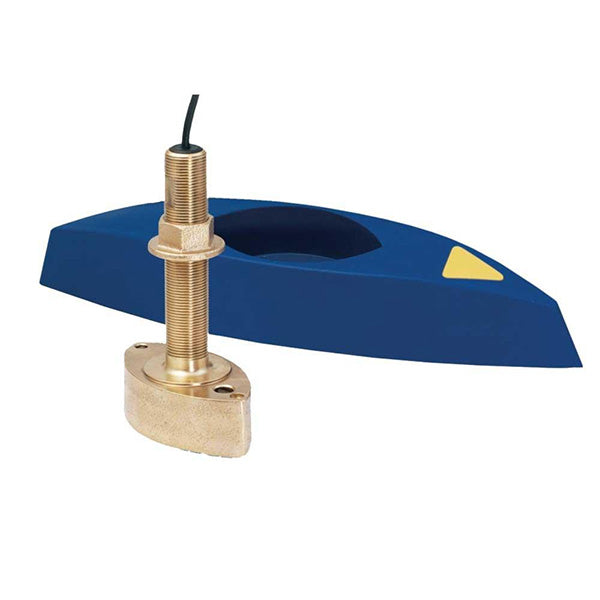

Airmar B45 er en dual-frekvens gennemføringstransducer i bronze til montering gennem skroget på glasfiber- og træbåde. Den måler dybde og vandtemperatur og leveres med fairing-block til stabil ydelse også ved højere fart. Stikket er 9-pin Navico, kontrollér at det matcher dit display eller kortplotter inden køb.
Frekvenser og rækkevidde
Transduceren arbejder på 50 og 200 kHz med 600 W effekt. 50 kHz giver bred strålevinkel på 45° og rækker ned til 366 meter, mens 200 kHz giver en smal 12° stråle med rækkevidde til 206 meter. De to frekvenser bruges afhængigt af vanddybde og ønsket detaljegrad på ekkolodsbilledet.
Montering
Transduceren monteres som gennemføring med 22 mm hul i skroget. Fairing-blokken kompenserer for skrogets deadrise op til 26° og sikrer at transducerens element peger lodret ned. Skaftet har en brugbar længde på 92 mm og kablet er 10 meter.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer med fairing-block
-
Model: Airmar B45
-
Frekvens: 50/200 kHz
-
Effekt: 600 W
-
Funktioner: Dybde og temperatur
-
Strålevinkel 50 kHz: 45°
-
Strålevinkel 200 kHz: 12°
-
Maks dybde 50 kHz: 366 m
-
Maks dybde 200 kHz: 206 m
-
Hulstørrelse: 22 mm
-
Skaftlængde (brugbar): 92 mm
-
Maks deadrise med fairing: 26°
-
Kabellængde: 10 m
-
Stik: 9-pin Navico
-
Materiale: Bronze
-
Kompatibelt skrog: Glasfiber og træ
-
Vægt: 2,5 kg
Ofte stillede spørgsmål
Hvornår bruges 50 kHz frem for 200 kHz?
50 kHz bruges ved store dybder og giver et bredere areal under kølen, mens 200 kHz giver mere detaljeret billede i lavt vand. Mange displayer skifter automatisk eller viser begge frekvenser samtidig.
Hvad skal der til for at lave hullet i skroget korrekt?
Der bores et hul på præcis 22 mm ved det valgte monteringspunkt. Sørg for at placere hullet der, hvor skroget er solidt og uden hulrum, og følg producentens monteringsvejledning for tætning og fastgørelse.
Passer stikket til alle Navico-displays?
Transduceren har 9-pin Navico-stik og passer til kompatible Lowrance, Simrad og B&G-enheder med samme tilslutning. Kontrollér dit displays stiktype inden montering.
