Gennemføringstransducer til Navico ekkolod

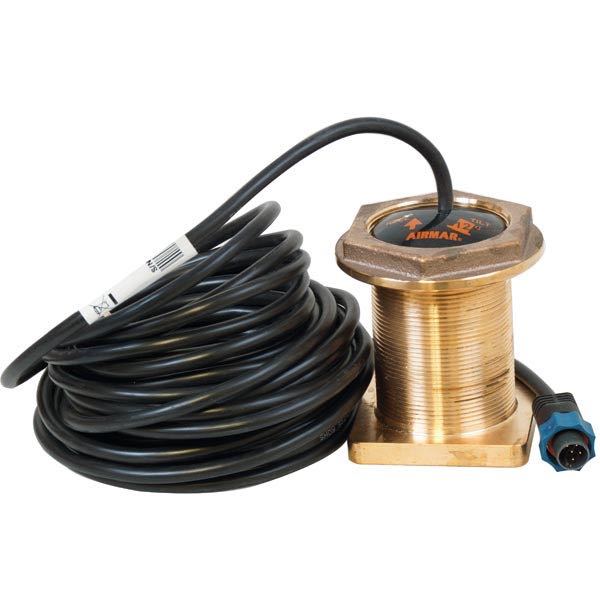

Airmar B60-12-BL er en gennemføringstransducer til fiberglas- og træskrog med 8–15° deadrise. Den måler dybde og vandtemperatur og tilsluttes direkte til Navico-plottere fra Lowrance, Simrad og B&G via den medfølgende 7-pin blå connector.
Konstruktion og materialer
Bronzehuset stikker kun 5 mm ud fra skroget og kræver ingen fairing-blok. Det keramiske element er fastvinklet 12° med Tilted Element-teknologi, der retter ekkolodsstrålen vinkelret mod bunden på skrog med 8–15° deadrise uden mekanisk justering. Monteringshullet er 60 mm i diameter og skaftet er 68,5 mm langt. Kablet er 10 meter og ender i Navico 7-pin blå stik.
Frekvens og rækkevidde
Transduceren sender på to frekvenser. 50 kHz giver en bred 45° stråle til dybdescanning ned til 366 meter under ideelle forhold. 200 kHz giver en smal 12° stråle til detaljerede ekkolodsbilleder ned til 213 meter. Begge frekvenser drives af 600 W RMS.
Kompatibilitet
Transduceren tilsluttes plug-and-play til Lowrance HDS, Simrad NSS og NSO samt B&G Zeus via den blå 7-pin Navico-connector. Bronzeversionen er kun egnet til fiberglas- og træskrog. Til stål- og metalskrog bruges SS60-varianten i stedet.
Specifikationer
-
Producent: Airmar
-
Type: Gennemføringstransducer
-
Frekvens: 50 kHz / 200 kHz
-
Effekt: 600 W RMS
-
Beamvinkel: 50 kHz: 45° / 200 kHz: 12°
-
Max dybde: 50 kHz: 366 m / 200 kHz: 213 m
-
Deadrise-kompensation: 12° (egnet til 8–15° deadrise)
-
Sensor: Dybde + vandtemperatur
-
Hus: Bronze
-
Monteringshul: 60 mm
-
Skaftlængde: 68,5 mm
-
Kabellængde: 10 m
-
Stik: Navico 7-pin blå
-
Vægt: 1,4 kg
-
Kompatible skrogmaterialer: Fiberglas, træ
Ofte stillede spørgsmål
Kræver monteringen en fairing-blok?
Nej. Det 12° tiltede element kompenserer for skrogets deadrise og retter strålen vinkelret mod bunden uden fairing-blok. Det reducerer drag og forenkler monteringen.
Kan transduceren bruges på et stålskrog?
Nej. Bronzehuset må ikke monteres i metal- eller stålskrog på grund af galvanisk korrosion. Brug SS60-varianten i rustfrit stål til sådanne skrogtyper.
Hvilke plottere er kompatible?
Transduceren passer plug-and-play til Lowrance HDS, Simrad NSS og NSO samt B&G Zeus med Navico 7-pin blå indgang. Kontroller at plotteren understøtter 7-pin blå connector inden montering.
