NMEA 2000-gateway til ePropulsion EVO-motor

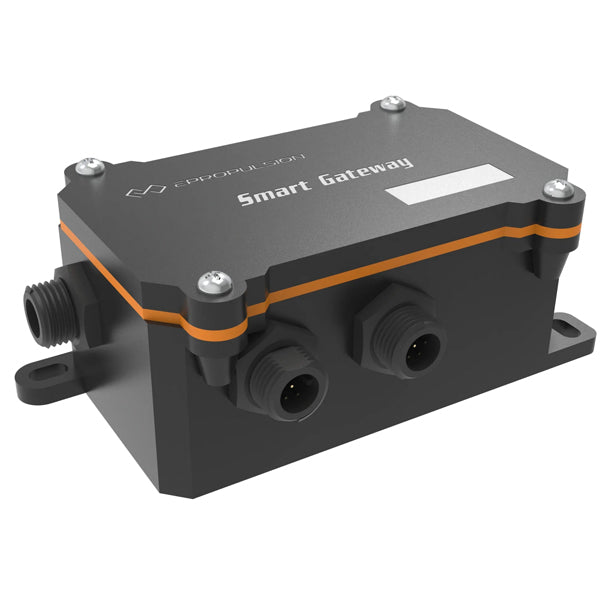

ePropulsion Smart Gateway RS-485 to N2K kobler EVO-seriens elmotorer på bådens NMEA 2000-netværk, så motordata vises i realtid på kompatible MFD'er og instrumenter ombord. Gatewayen er beregnet til Spirit, Navy og Pod Drive i EVO-serien.
Funktion og data
Gatewayen modtager data fra ePropulsions interne RS-485-bus og videresender dem som NMEA 2000-motordata via CAN-porten. De data, der sendes videre, inkluderer batteristatus (SOC), systemspænding, motoromdrejninger, batteritemperatur, gearstatus og fart over grund. Data kan vises på kompatible MFD'er som Raymarine Axiom og lignende systemer, så du kan følge energiforbrug og rækkevidde under sejlads.
Tilslutning og installation
Gatewayen har tre RS-485-porte til tilslutning af motor, gas/throttle og evt. ekstra tilbehør som E-Series batteripakker. CAN-porten tilsluttes NMEA 2000-bussen og leverer samtidig strøm til enheden, så der ikke er behov for separat strømforsyning.
Specifikationer
-
Producent: ePropulsion
-
Type: RS-485 til NMEA 2000-gateway
-
Kompatibilitet: ePropulsion EVO-serien (Spirit 1.0 Evo, Navy 3.0 Evo, Navy 6.0 Evo, Pod Drive 1.0/3.0/6.0 Evo)
-
RS-485-porte: 3 stk.
-
CAN-port (NMEA 2000): 1 stk.
-
RS-485-baudrate: 38.400 bps
-
CAN-baudrate: 250 kbps
-
Strømforsyning: Via NMEA 2000/CAN-porten
-
Længde: 101,1 mm
-
Bredde: 50 mm
-
Højde: 40 mm
Ofte stillede spørgsmål
Hvilke MFD'er er kompatible med gatewayen?
Gatewayen sender standard NMEA 2000-motordata og fungerer med de fleste NMEA 2000-kompatible MFD'er. Raymarine Axiom og Nextfour Q Experience er bekræftet kompatible med fuld integration af ePropulsions motordata.
Kan gatewayen bruges med batteripakker fra ePropulsion?
Ja, de tre RS-485-porte giver mulighed for at tilslutte både motor, throttle og ekstra komponenter som E-Series batteripakker på samme gateway.
Hvor i systemet monteres gatewayen?
Gatewayen monteres i RS-485-bussen mellem gas/throttle og motor. De resterende RS-485-porte anvendes til øvrige ePropulsion-komponenter i systemet.
