Vandkølet ladeluftkøler til marinediesel

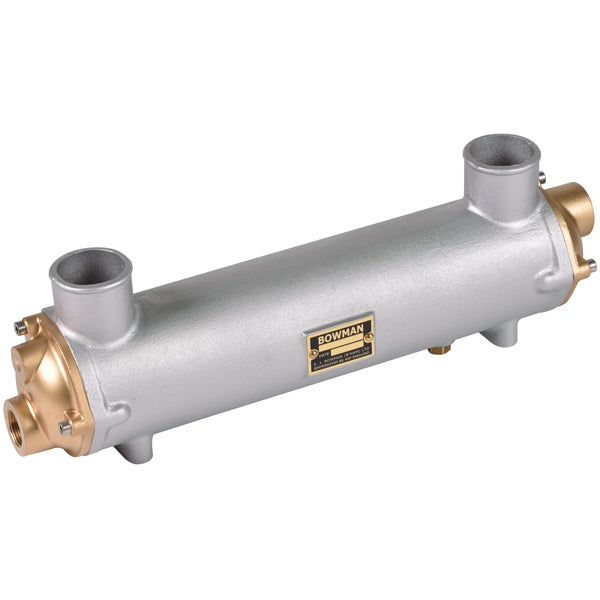

Bowman FC100-4074-2 er en vandkølet ladeluftkøler til turboladede dieselmotorer op til 50 kW i marine- og stationære installationer. Den køler den komprimerede ladeluft fra turboen ned, så luftens massefylde øges og forbrændingen forbedres, resultatet er højere virkningsgrad, bedre motorydelse og lavere termisk belastning.
Konstruktion og materialer
Køleren er bygget som en shell-and-tube varmeveksler, hvor luften passerer gennem kappen og kølevandet cirkulerer i rørbundtet. Rørbundtet er udtrækkeligt, så det kan rengøres og serviceres uden at demontere hele enheden. Hus og endekapper er i bronze eller messing, mens rørbundtet er i kobberlegering, der tåler både sø- og ferskvand.
Installation og montering

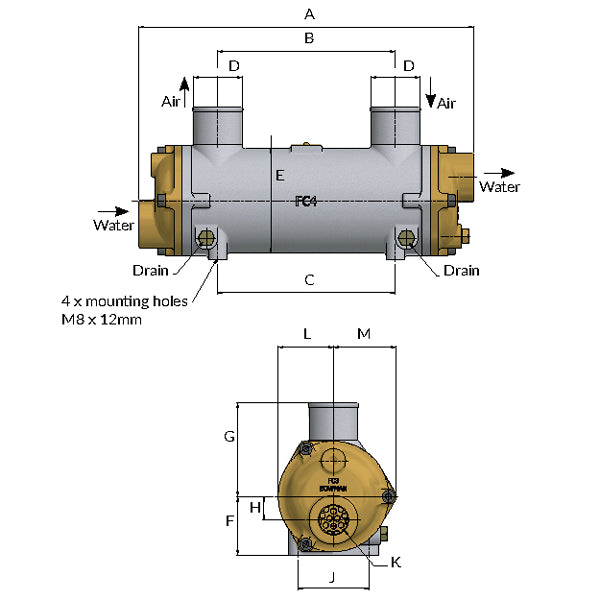

Køleren monteres med vandudløbet øverst for korrekt udluftning af systemet. Den må ikke drives uden tilstrækkeligt kølevandsflow. Tilslutningerne følger Bowmans standard for FC100-serien med flangebefæstning og gevindhuller.
Specifikationer
-
Producent: Bowman
-
Type: Vandkølet ladeluftkøler (shell-and-tube)
-
Model: FC100-4074-2
-
Anbefalet motorstørrelse: Op til 50 kW
-
Ladeluft-flow: Ca. 4,3 kg/min
-
Ladeluft udløbstemperatur: Ca. 56–57 °C (ved 180 °C indløb, 1,75 bar(g), 30 °C kølevand)
-
Luft-trykfald: Ca. 3,0 kPa
-
Varmeafgivelse: Ca. 9 kW
-
Kølevands-flow: Ca. 50 l/min
-
Kølevand trykfald: Ca. 6 kPa
-
Maks. ladeluftindløbstemperatur: 250 °C
-
Maks. ladeluftindløbstryk: 5,5 bar(g)
-
Rørbundt: Udtageligt, kobberlegering (CuNi)
-
Hus/endekapper: Bronze/messing
-
Montering: Vandudløb øverst
Ofte stillede spørgsmål
Hvad sker der hvis kølevandsflowet svigter under drift?
Køleren må ikke drives uden tilstrækkeligt kølevandsflow. Svigtende flow vil medføre overophedning af ladeluften og kan beskadige både køleren og motoren. Installer en flowvagt eller temperaturalarm på kølevandskredsløbet, hvis det ikke allerede er monteret.
Hvordan rengøres rørbundtet?
Rørbundtet er udtrækkeligt og kan trækkes ud af kappen uden at demontere hele enheden. Skyl rørbundtet med rent vand og fjern aflejringer med en blød børste. Undgå aggressive syrer, der kan angribe kobberlegering.
Kan køleren bruges i saltvandskølesystemer?
Materialevalget med kobberlegering i rørbundtet og bronze/messing i huset er egnet til brug med saltvand. Kontroller dog Bowmans fulde materialspecifikation, hvis installationen stiller særlige krav til korrosionsbestandighed.
