Vandtæt vippekontakt til styring af to funktioner

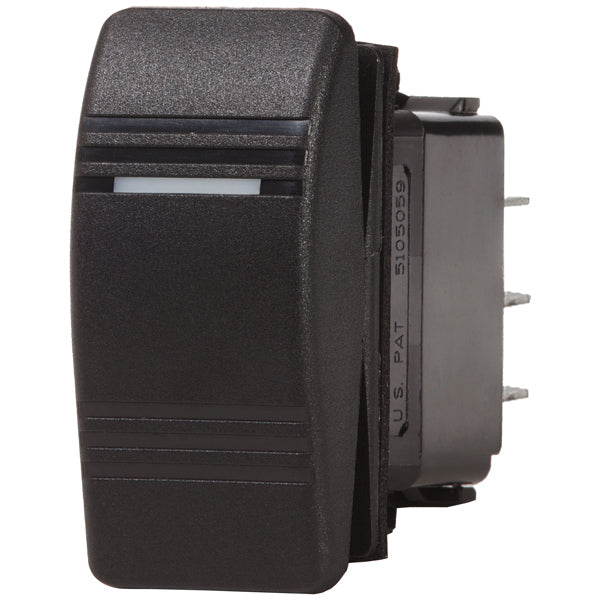

Blue Sea Systems Contura SPDT kontakt er en vandtæt panelkontakt til 12 og 24V DC systemer om bord. Kontakten bruges til at vælge mellem to kredsløb eller to retninger, fx op og ned på ankerspil, trim og motoriserede systemer, og er beregnet til direkte panelmontage i maritime omgivelser.
Funktion og betjening
Kontakten er SPDT med funktionen (On)-Off-On: øverste stilling er momentan og springer automatisk tilbage til midterstillingen Off, mens nederste stilling er låst On. Det gør den ideel til funktioner, hvor én retning skal holdes nede aktivt, mens den anden skal latche, fx kortvarig aktivering af et relæ i den ene retning og vedvarende aktivering i den anden.
Konstruktion og miljøbestandighed
Forsiden er vandtæt med intern og ekstern pakning, der tætner mod panelet. Kontakten er designet til at modstå vibration, stød, fugt, saltsprøjt og temperatursvingninger fra -40°C til +85°C, og den er egnet til brug i åbne cockpits, maskindæk og andre eksponerede positioner om bord.
Montering
Kontakten monteres i en standard rektangulær Contura-udskæring på 36,8 x 21,1 mm og klikkes fast med clips i paneler af plast eller metal med en tykkelse på 3-4 mm. Formfaktoren passer til andre Contura-kontakter, så den kan kombineres i eksisterende panelinstallationer.
Specifikationer
-
Producent: Blue Sea Systems
-
Type: Contura SPDT vippekontakt
-
Funktion: (On)-Off-On
-
Poler: 1-polet (SPDT)
-
Maks. belastning 12V DC: 20 A
-
Maks. belastning 24V DC: 15 A
-
Spænding: 12/24V DC
-
Driftstemperatur: -40°C til +85°C
-
Udskæringsmål: 36,8 x 21,1 mm
-
Montering: Panelmontage, 3-4 mm panel
-
Tætning: Vandtæt med intern og ekstern pakning
Ofte stillede spørgsmål
Hvad er forskellen på (On)-Off-On og On-Off-On?
Parenteserne omkring On angiver at stillingen er momentan, kontakten springer automatisk tilbage til Off når du slipper den. On uden parenteser er låst og forbliver aktiveret til du skifter stilling selv.
Kan kontakten styre store laster direkte?
Kontakten er primært beregnet til at styre relæer og kontaktorer frem for at bryde store strømme direkte. Ved større laster end 20A ved 12V DC bør kontakten kobles via et passende relæ.
Passer kontakten til eksisterende Blue Sea Contura-paneler?
Ja, standard Contura-formfaktoren betyder at den passer i udskæringer til andre Contura-kontakter og kan eftermonteres i eksisterende paneler uden tilpasning.
