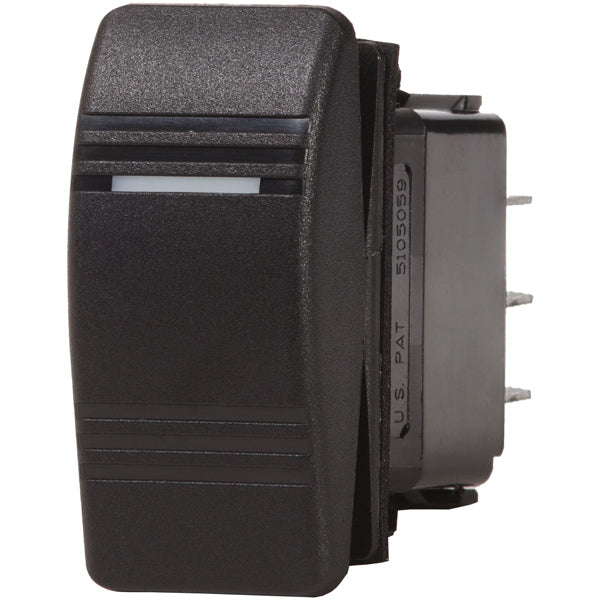

Vandtæt DPDT vippekontakt til marinepanel
Blue Sea Systems Contura DPDT (On)-Off-On er en dobbeltpolet vippekontakt til marinepaneler, der styrer to uafhængige kredsløb med én kontakt. Den er beregnet til installation i cockpits, styrehuse og andre udsatte områder på både.
Funktion og kredsløb
Kontakten har tre positioner: midterposition er Off, hvor begge kredsløb er afbrudt. I de to yderpositioner kobles hvert kredsløb til sin udgang. DPDT-opbygningen giver seks terminaler på bagsiden, to rækker af tre, og kan bruges til at styre to separate laster, omkoble polaritet eller skifte retning på en lille motor eller aktuator. Yderpositionerne er øjebliksvirkende med fjederretur til midterstilling.
Konstruktion og montering

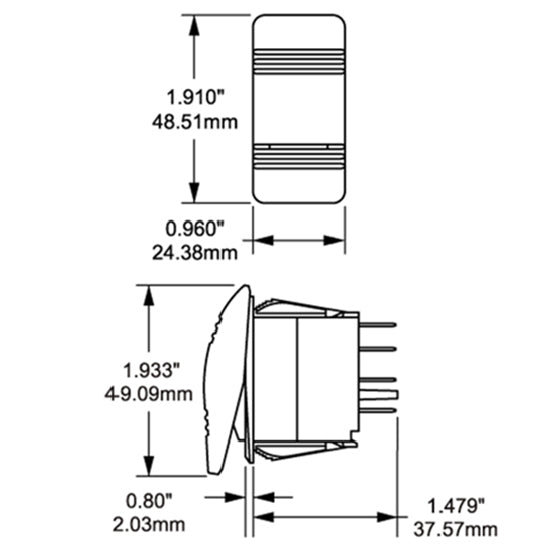

Contura-aktueringen er rektangulær og passer til standard Contura-udskæringer i instrumentpaneler. Fronten er vandtæt og giver IP66-beskyttelse mod stænk og vandstråler fra forsiden, når kontakten monteres korrekt i panel. Konstruktionen er tændingssikret og egnet til brug i områder med benzindampe.
Specifikationer
-
Producent: Blue Sea Systems
-
Serie: Contura
-
Type: DPDT vippekontakt
-
Funktion: (On)-Off-On
-
Poler: 2 (Double Pole)
-
Kast: 2 (Double Throw)
-
Terminaler: 6 (2 rækker af 3)
-
Vandtæthed: IP66 frontmonteret
-
Godkendelser: ISO 8846, SAE J1171, CE
Ofte stillede spørgsmål
Hvad bruges DPDT-kontakten typisk til om bord?
Den bruges til at styre to uafhængige laster som lamper eller pumper fra ét panel, eller til at omkoble polaritet på en lille motor eller aktuator. To kredsløb i én kontakt sparer plads i instrumentpanelet.
Er kontakten egnet til montering i cockpit?
Ja, IP66-fronttætheden gør den egnet til montering i cockpits og andre udsatte positioner. Monter den i en korrekt tilpasset Contura-udskæring for at opretholde vandtætheden.
Kan kontakten bruges i nærheden af brændstoftanke eller motorer?
Ja, kontakten er tændingssikret og opfylder ISO 8846 og SAE J1171, som er kravene til brug i områder med benzindampe.
