Kompakt batteriskifter til to batteribanker
Blue Sea m-Series Mini Dual Circuit Plus er en hovedstrømafbryder til to batteribanker, typisk start- og forbrugsbatteri. Den håndterer begge kredse med ét fælles drejegreb og tåler kontinuerlig strøm på 300 A, hvilket gør den velegnet til mindre og mellemstore bådanlæg med høj strømbelastning.
Funktion og betjening

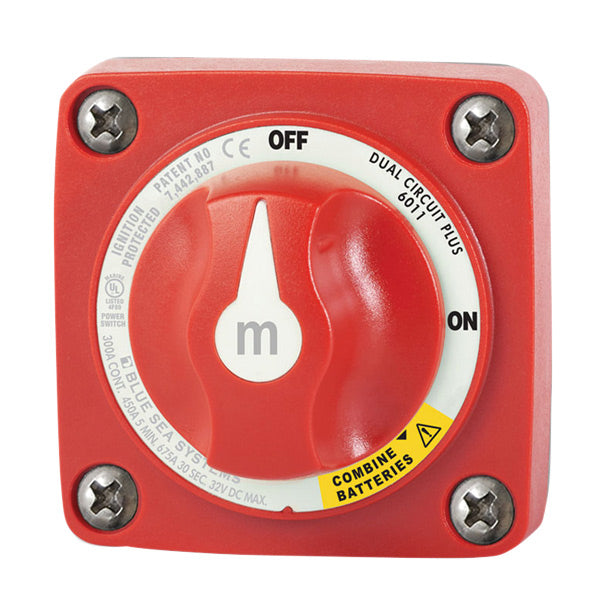

Omskifteren har tre positioner: OFF, ON og COMBINE. ON aktiverer begge batteribanker uafhængigt og isoleret fra hinanden. COMBINE parallelleskifter de to banker og bruges ved nødstart, hvis startbatteriet er afladt. Make-before-break-kontaktdesignet sikrer at installationen aldrig mister strøm under skift mellem positioner. Det aftagelige drejegreb giver mulighed for service lockout og forhindrer utilsigtet aktivering.
Installation

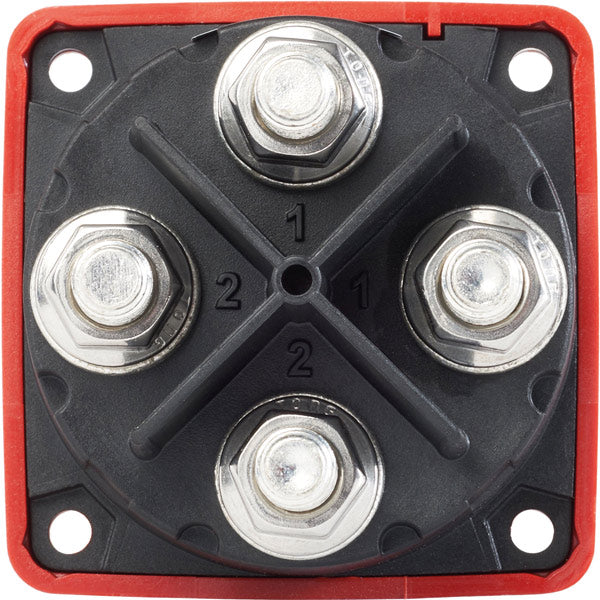

Omskifteren monteres på overflade eller panel, forfra eller bagfra. Terminalerne er M10 polbolte i fortinnet kobber og passer til kabler op til 4/0 AWG (ca. 120 mm²). Tilspænd polboltene til 120 in-lb (13,6 Nm). Enheden er tændingsbeskyttet og kan bruges på både benzin- og dieselbåde.
Specifikationer
-
Producent: Blue Sea Systems
-
Type: Dual Circuit Plus batteriomskifter
-
Serie: m-Series Mini
-
MPN: 6011
-
Positioner: OFF / ON / COMBINE
-
Systemspænding: Maks. 32 V DC
-
Kontinuerlig strøm: 300 A
-
Intermitterende strøm (5 min): 450 A
-
Startstrøm (30 sek): 675 A
-
Antal batteriindgange: 2
-
Terminal: M10 polbolte, 3/8"-16 gevind, fortinnet kobber
-
Maks. kabelstørrelse: 4/0 AWG (ca. 120 mm²)
-
Kabelafstand til 4/0 AWG: 28,45 mm
-
Tilspændingsmoment: 120 in-lb (13,6 Nm)
-
Montering: Overflade eller panel (forfra/bagfra)
-
Monteringshuller: #10 skruer (ca. 4,8–5 mm)
-
Farve: Rød
-
Vægt: 0,36 kg
Ofte stillede spørgsmål
Hvornår bruges COMBINE-positionen?
COMBINE bruges ved nødstart, når startbatteriet er for svagt til at starte motoren. Positionen parallelleskifter de to banker, så forbrugsbatteriets kapacitet hjælper med at starte. Frakobl igen straks efter start for at holde bankerne adskilt under normal drift.
Kan omskifteren bruges på en benzinbåd?
Ja, omskifteren er tændingsbeskyttet og godkendt til brug på både benzin- og dieselbåde.
Hvad sker der med strømmen, når der skiftes position under drift?
Make-before-break-designet sikrer at forbindelsen til den nye bank etableres, inden den gamle afbrydes. Installationen mister aldrig strøm under skift.
