Ultralydssensor til tankmåling på båd

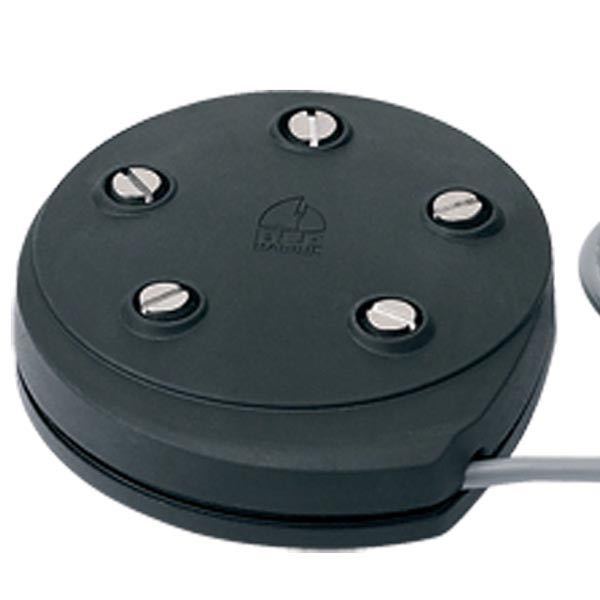

BEP Ultrasonic Tanksensor TS1 måler niveauet i brændstof-, ferskvand-, gråvands- og septiktanke uden bevægelige dele. Sensoren bruger ultralydsteknologi og monteres med standard SAE 5-hullsmønster direkte i eksisterende tankåbninger på de fleste både.
Funktion og kalibrering
Sensoren programmeres via BEP Marine TS1 Programmer software til at matche tankens dimensioner og den ønskede udgangstype. Softwaren understøtter ikke-lineære tankformer og giver præcise aflæsninger uanset tankgeometri. Udgangen kan indstilles til resistiv (33-240 ohm, 10-180 ohm eller 10-300 ohm) eller spænding (0-5 V) afhængigt af det tilsluttede måleinstrument.
Montering
Sensoren monteres parallelt med væskeniveauet med minimum 150 mm afstand fra center til tankvæg. Tankåbningen skal have en diameter på mindst 42 mm. Sensoren egner sig ikke til tanke under 200 mm dybde eller til tanke med skum eller kraftig turbulens.
Specifikationer
-
Producent: BEP Marine
-
Type: Ultralydstanksensor
-
Spænding: 10-32 V DC (12/24V)
-
Strømforbrug: Ca. 25 mA
-
Tankdybde: 200-2000 mm
-
Temperaturområde: 4-65 °C
-
Tankmateriale: Metal og plast
-
Montering: SAE 5-huls, 53 mm diameter
-
Min. åbningsdiameter: 42 mm
-
Min. afstand til tankvæg: 150 mm
-
Udgange: 0-5 V / 10-180 ohm / 10-300 ohm / 33-240 ohm (programmerbar)
-
Tilslutning: 3-leder kabel ca. 15 cm (rød +, sort -, grøn signal)
-
Kompatible monitorer: BEP 600-TLM-N, Victron Cerbo GX, Victron GX Tank 140, Teleflex, Faria, VDO
Ofte stillede spørgsmål
Medfølger programmeringssoftwaren?
Nej, BEP Marine TS1 Programmer software købes separat. Den kræver en Windows-computer og bruges til at kalibrere tankdimensioner og vælge udgangstype før installation.
Kan sensoren bruges i en septiktank?
Ja, sensoren måler alle væsketyper uden kontakt med væsken, da ultralydsteknologien virker akustisk gennem luftrummet over væsken. Den er dermed egnet til brændstof, ferskvand, gråvand og septik.
Hvad gøres ved temperaturer under 4 °C?
Afbryd strømmen til sensoren ved temperaturer under 4 °C for at beskytte membranen mod frostskader.
