Ultrasonisk tanksensor uden bevægelige dele
BEP TS1 er en ultrasonisk tanksensor til måling af væskeniveau i benzin-, diesel-, vand-, gråvands- og sortvandstanke. Sensoren måler afstanden fra sensorenheden til væskeoverfladen med ultralyd og har ingen bevægelige dele, hvilket eliminerer tilstopning og mekanisk slitage.
Målemetode og nøjagtighed
Sensoren måler med 2 mm præcision og dækker tankdybder op til 2000 mm, dog maksimalt 1100 mm til benzin. Tanken skal have minimum 200 mm dybde. Sensoren fungerer i både lineære og ikke-lineære tanke af metal eller plast og er kemikalieresistent mod benzin, diesel, vand og toiletkemikalier.
Output og kompatibilitet
TS1 leveres fabriksindstillet til 0-5 V output og er direkte kompatibel med BEP 600-TLM-N digital tankmonitor. Output kan programmeres til analogt resistivt signal på 240-33 Ω, 10-180 Ω eller 10-300 Ω, som er kompatibelt med instrumenter fra BEP, Teleflex, Faria, VDO og Vetus. Digitale resistive systemer og CAN-bus understøttes ikke.
Montering og installation
Sensoren monteres i tanktoppen med standard SAE 5-hullers mønster og er en direkte udskiftning for eksisterende sensorenheder med samme monteringsmønster. Pakning og underlæggere medfølger. M4 skruer medfølger ikke. Placer sensoren minimum 150 mm fra tankvægge, skillevægge og andre forhindringer, parallelt med væskeoverfladen og helst i tankens midte eller laveste punkt for bedst bølgekompensation.
Programmering

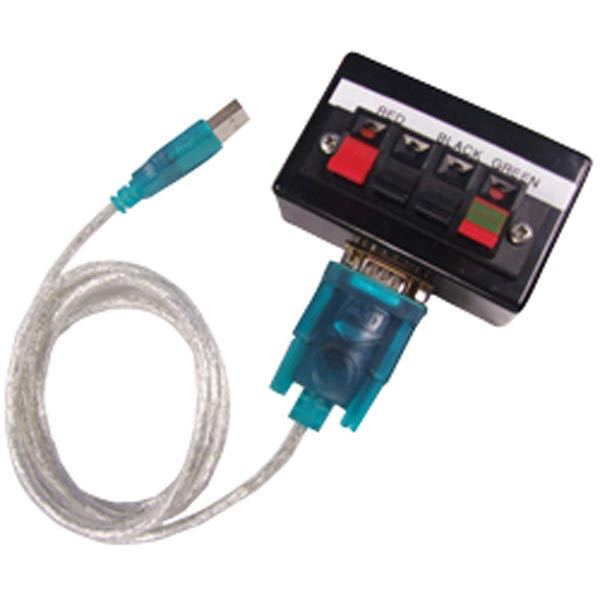

Sensoren kan programmeres til specifikke tankdimensioner og volumenberegning for både lineære og ikke-lineære tankformer. Programmering kræver separat Programming Kit (TS1-PK) med USB-tilslutning til PC og BEP's software, eller kan foretages af forhandleren inden levering. Fabriksindstillingerne er 0-5 V output, lineær volumen og 2000 mm tom dybde med 10 mm fuld dybde.
Specifikationer
-
Producent: BEP Marine
-
Type: Ultrasonisk tanksensor
-
Målemetode: Akustisk ultralyd
-
Præcision: 2 mm
-
Tankdybde: 200-2000 mm (maks. 1100 mm til benzin)
-
Output: 0-5 V / 240-33 Ω / 10-180 Ω / 10-300 Ω (programmerbart)
-
Kompatible gauges: BEP, Teleflex, Faria, VDO, Vetus
-
Spænding: 10-32 V DC
-
Strømforbrug: 25 mA ved 5 V output
-
Driftstemperatur: 4-65°C
-
Montering: SAE 5-hullers mønster
-
Indhold: Sensor, pakning og underlæggere
Ofte stillede spørgsmål
Kan sensoren bruges uden programmering?
Ja, sensoren leveres fabriksindstillet til 0-5 V output med lineær volumenberegning og 2000 mm tom dybde. Passer tankens dimensioner ikke til fabriksindstillingerne, skal sensoren programmeres via TS1-PK Programming Kit eller af forhandleren inden montering.
Fungerer sensoren i alle tankmaterialer og væsketyper?
Sensoren fungerer i metal- og plasttanke med benzin, diesel, ferskvand, gråvand og sort vand. Den egner sig ikke til fleksible tanke, der buler, eller til væsker med skum, bobler eller porøs slam, da disse kan forstyrre ultralydssignalet.
Hvad kræves for at reprogrammere sensoren?
Reprogrammering kræver BEP's Programming Kit TS1-PK, som sælges separat. Kittet tilsluttes via USB til en PC og bruger BEP's proprietære software til at kalibrere sensoren til specifikke tankdimensioner uden at tanken behøver at blive fyldt på stedet.
