Kablet fjernbetjening til chartplotter

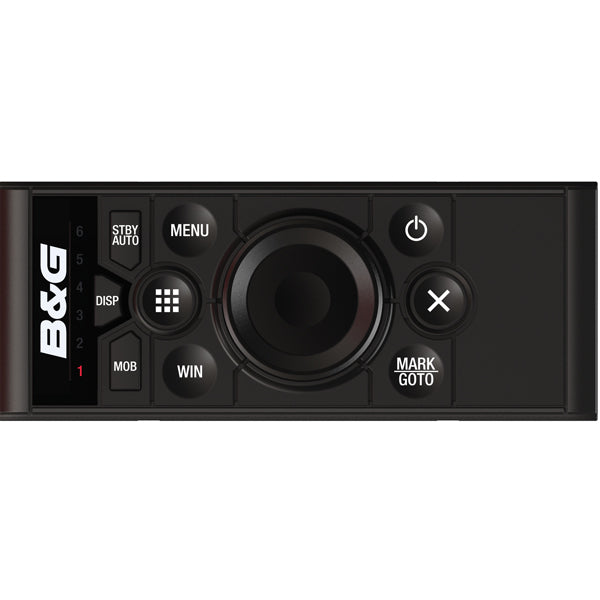

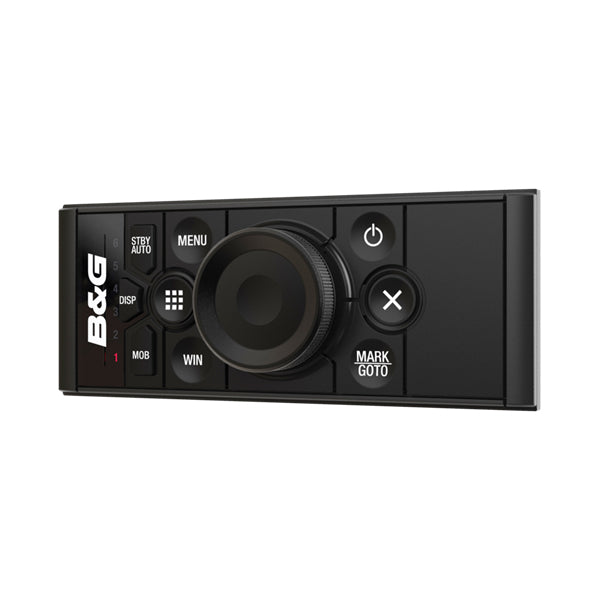

B&G ZC2 Controller i vandret udførelse er en kablet fjernbetjening til B&G Zeus², Zeus³, Glass Helm og Vulcan multifunktionsdisplays. Den vandrette formfaktor er beregnet til horisontal montering, for eksempel over kortbordet eller på instrumentbrættet.
Betjening og funktioner
Kontrollerens tastatur og drejeknap giver direkte adgang til zoom, menunavigation og markørstyring på tilsluttede skærme. En dedikeret knap skifter mellem op til seks netværkede displays, og LED-indikatorer viser, hvilken skærm der er aktiv. Autopiloten kan styres via controlleren, når et kompatibelt B&G autopilot er netværket til displayet, så kursændringer foretages uden at forlade positionen.
Sikkerhedsfunktioner
MOB-knappen udløser man-over-bord-alarm på alle netværkede displays samtidig. Den indbyggede højttaler sikrer, at kritiske alarmer høres, selv når MFD'en befinder sig et andet sted om bord.
Tilslutning og installation
Controlleren tilsluttes NMEA 2000-netværket med ét Micro-C kabel, der leverer både strøm og data. Netværksbelastningen er lav, og controlleren monteres i panel eller instrumentbræt.
Specifikationer
-
Producent: B&G
-
Type: Kablet fjernbetjening
-
Kompatible displays: Zeus², Zeus³, Glass Helm, Vulcan
-
Antal displays: Op til 6 netværkede MFD'er
-
Tilslutning: NMEA 2000 Micro-C
-
Netværksbelastning (LEN): 2
-
Strømforsyning: Via NMEA 2000, 13,5 V DC
-
Strømforbrug: < 100 mA @ 13,5 V DC
-
Kabellængde: Ca. 1,8 m
-
Dybde: Ca. 44,5 mm
-
Vægt: Ca. 300 g
-
Montering: Horisontal panel-/instrumentbrætmontage
Ofte stillede spørgsmål
Hvad er forskellen på den vandrette og den lodrette ZC2?
Funktionaliteten er identisk. Den vandrette variant er optimeret til installation, hvor bredden er større end højden, typisk over kortbord eller på brede instrumentbrætter, mens den lodrette passer bedre til smalle panelpladser.
Kan kablet forlænges?
Ja, via NMEA 2000-backbone og forlængerkabler kan controlleren placeres længere fra netværkets tilslutningspunkt. Brug komponenter, der er godkendt til NMEA 2000, for at undgå signalforstyrrelser.
Hvad sker der hvis MOB-knappen aktiveres ved en fejl?
Alarmen udløses på alle netværkede displays samtidig. Alarmen skal annulleres manuelt på det eller de displays, hvor den er aktiv.
