Kablet fjernbetjening til B&G plottersystemer

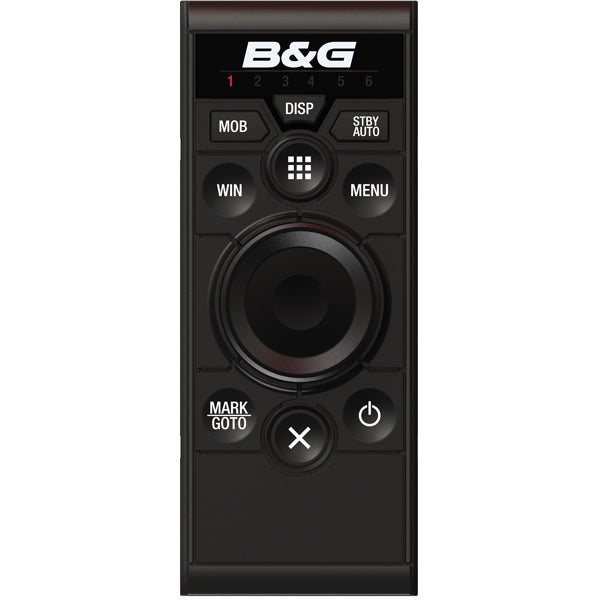

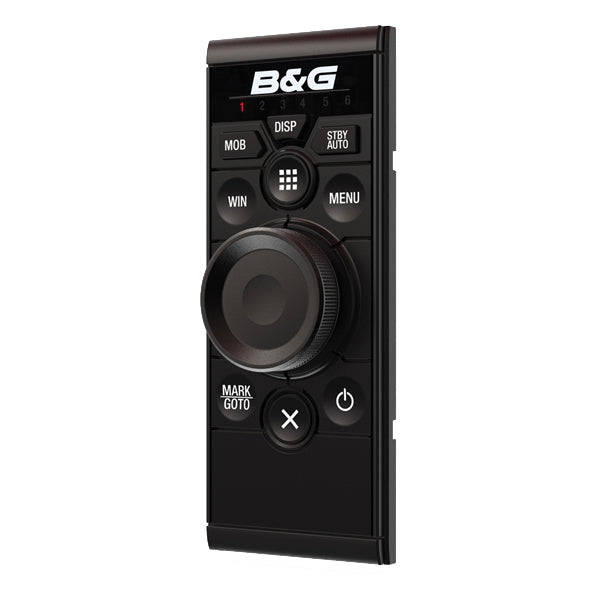

B&G ZC2 er en kablet fjernbetjening til B&G MFD'er og plottere. Den lodrette udgave er designet til montering ved piedestal, kortbord eller i cockpit, hvor pladsen er smal. Controlleren styrer op til 6 netværksforbundne B&G skærme via én enhed og betjener autopilot, alarmer og MOB-funktion fra ét fast betjeningspunkt.
Betjening og funktioner
Et tastatur med aluminiumsdrejehjul og rillet kant giver direkte navigation på tilsluttede MFD'er. LED-indikatorer viser hvilken skærm der er aktiv, og en dedikeret knap skifter hurtigt mellem skærme. Autopiloten betjenes via en hvilken som helst netværket MFD. En MOB-knap sender alarm til alle tilsluttede displays, og den indbyggede højttaler afspiller kritiske alarmer med højt lydniveau.
Installation og tilslutning
Controlleren tilsluttes med ét NMEA 2000 Micro-C kabel, der leverer både strøm og data. Montering sker med lav profil på ca. 8 mm ved dash-montering, eller flush-mount med ekstra beslag. Den lodrette formfaktor passer til smalle monteringspositioner i piedestal og cockpit.
Specifikationer
-
Producent: B&G
-
Type: Kablet fjernbetjening, lodret
-
Kompatible systemer: Zeus², Zeus³, Zeus² Glass Helm, Zeus³ Glass Helm, Vulcan-serien
-
Antal skærme: Op til 6 NMEA 2000-forbundne MFD'er
-
Tilslutning: NMEA 2000 Micro-C
-
NMEA 2000 LEN: 2
-
Spænding: 12 V DC (10–16 V DC)
-
Strømforbrug: Typisk 0,6 W, maks. 1,0 W
-
Anbefalet sikring: 5 A
-
Bredde: 60 mm
-
Højde: 150 mm
-
Dybde: 44 mm
-
Vægt: 0,3 kg
-
Farve: Sort
-
Montering: Dash-montering (ca. 8 mm profil) eller flush-mount
Ofte stillede spørgsmål
Hvad er forskellen på den lodrette og vandrette ZC2?
Funktionaliteten er identisk. Forskellen er den fysiske formfaktor: den lodrette udgave er smal og høj og passer til piedestaler og kortborde med begrænset plads, mens den vandrette udgave er bredere og lavere.
Kan ZC2 styre autopiloten direkte?
ZC2 styrer autopiloten via en netværket B&G MFD. Autopilotfunktionen kræver altså en kompatibel Zeus- eller Vulcan-skærm på samme NMEA 2000 netværk.
Kræver installationen ekstra strømforsyning?
Nej, controlleren forsynes med strøm direkte via NMEA 2000 Micro-C kablet. Der kræves ingen separat strømforsyning ud over NMEA 2000 netværksforbindelsen.
