Hydraulisk autopilot-ram til store både

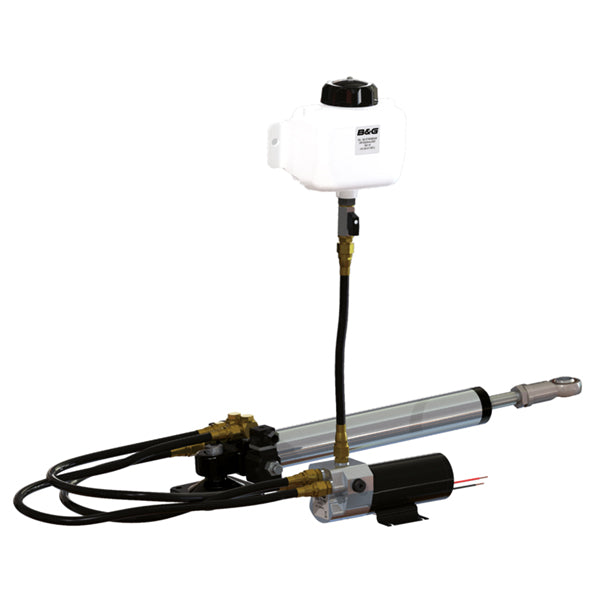

B&G Ram T3 Hydraulic 12V er en hydraulisk aktuator til autopilotsystemer på både op til 36.000 kg. Rammens separat monterede hydraulikpumpe giver fleksibilitet i placeringen, og enheden arbejder sammen med B&G NAC-3 og H5000 computere. Ved manuel styringsfejl aktiverer rammens opbygning Power Steer-tilstanden, så piloten kan overtage styringen.
Konstruktion og funktion
T3-drevet er bygget til store cylindre og leverer et slag på 300 mm med en trykkraft på 1.100 kg. Hard-over time er 13 sekunder. Enheden er klassificeret IP67 og tåler driftstemperaturer fra -15 til +55 °C. Hydraulikolie i klasse ISO VG10 til VG40 / ISO 6743-4 HV benyttes i systemet.
Specifikationer
-
Producent: B&G
-
Type: Hydraulisk autopilot-ram
-
Delenummer: 000-13788-001
-
Kompatibel computer: B&G NAC-3, H5000
-
Spænding: 12V DC
-
Maks. bådstørrelse: 36.000 kg
-
Slag: 300 mm
-
Trykkraft: 1.100 kg
-
Hard-over time: 13 sekunder
-
Beskyttelsesklasse: IP67
-
Driftstemperatur: -15 til +55 °C
-
Hydraulikolie: ISO VG10–VG40 / ISO 6743-4 HV
-
Vægt: 14 kg
Ofte stillede spørgsmål
Er dette en komplet autopilot?
Nej, Ram T3 Hydraulic er udelukkende aktuatoren. En fungerende autopilotinstallation kræver desuden en NAC-3 eller H5000 computer samt øvrige systemkomponenter.
Hvad betyder IP67-klassificeringen i praksis?
IP67 betyder, at enheden er støvtæt og tåler kortvarig nedsænkning i vand op til 1 meter i 30 minutter, hvilket giver god beskyttelse i et marint miljø.
Kan rammens hydraulikpumpe monteres separat fra cylinderen?
Ja, T3-serien har netop en adskilt hydraulikpumpe, hvilket giver større frihed til at finde en praktisk monteringsposition, også på større installationer med pladsbegrænsninger.
