Hydraulisk aktuator til autopilot

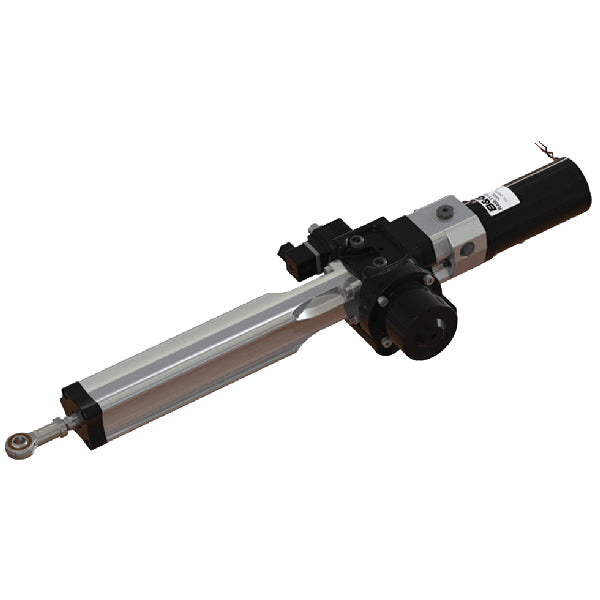

B&G Ram T2 er en fuldt integreret hydraulisk lineær aktuator til autopilot-systemer på fartøjer op til 20.000 kg deplacement. Enheden kombinerer cylinder, pumpe, motor, kobling og reservoir i ét forseglet og præfyldt system uden eksterne slanger eller beholdere, og er beregnet til mekanisk primær styring, der kan back-drives.
Funktion og integration
Aktuatoren styres via autopilot-computer og kræver NAC-3 eller H5000 for fuld integration. Koblingen frigives manuelt, men engageres automatisk, når autopiloten aktiveres. Ved manuel styringsfejl aktiveres Power Steer-mode automatisk, og interne reliefventiler beskytter mod overbelastning ved 62 bar. Hard-over tid er 9 sekunder ved nominel belastning.
Konstruktion og materialer
Kroppen er i aluminium med krombelagt rustfrit stålstempelstang og Nitrile/PTFE-tætninger. Enheden anbefaler mineralbaseret hydraulikolie ISO VG10 og er tændingssikret i henhold til BS EN 28846:1993. Tilslutningen sker via et 1 m flying lead med 2-core og DIN 43650 spole.
Specifikationer
-
Producent: B&G
-
Type: Hydraulisk lineær aktuator (Type 2)
-
Anbefalet deplacement: Op til 20.000 kg (fuldt lastet)
-
Maks. trykkraft: 675-700 kg (intermittent)
-
Hard-over tid: 9 sekunder (nominel)
-
Spænding: 12V DC
-
Motoreffekt: 100 W
-
Maks. strøm: 22,5 A (25% duty cycle)
-
Solenoidspole: 12 W kontinuerlig
-
Temperaturinterval: -20°C til +65°C
-
Beskyttelse: IP44
-
Tændingssikring: BS EN 28846:1993
-
Krop: Aluminium
-
Stempelstang: Krombelagt rustfrit stål
-
Tætninger: Nitrile/PTFE
-
Anbefalet olie: Mineralbaseret hydraulik ISO VG10
-
Tilslutning: 1 m flying lead (2-core), DIN 43650
-
Vægt: 7,8 kg
-
Kompatibel autopilot-computer: NAC-3, H5000
Ofte stillede spørgsmål
Kan aktuatoren bruges på hydrauliske styrsystemer?
Nej, Ram T2 er kun beregnet til mekaniske styrsystemer, der kan back-drives. Hydrauliske styrsystemer og wire-styringer kræver særskilt modifikation og er ikke understøttet direkte.
Kræver enheden løbende vedligeholdelse?
Enheden er forseglet og præfyldt og kræver ingen løbende påfyldning eller justering af hydraulikolie under normal drift. Tjek tætninger og stempelstang for slid ved sæsoneftersyn.
Skal installationen udføres af en fagmand?
Professionel installation anbefales for korrekt montering, kalibrering og tilslutning til autopilot-computeren. Forkert installation kan påvirke styringen og reducere enhedens levetid.
