Autopilot-CPU til H5000 instrumentsystem

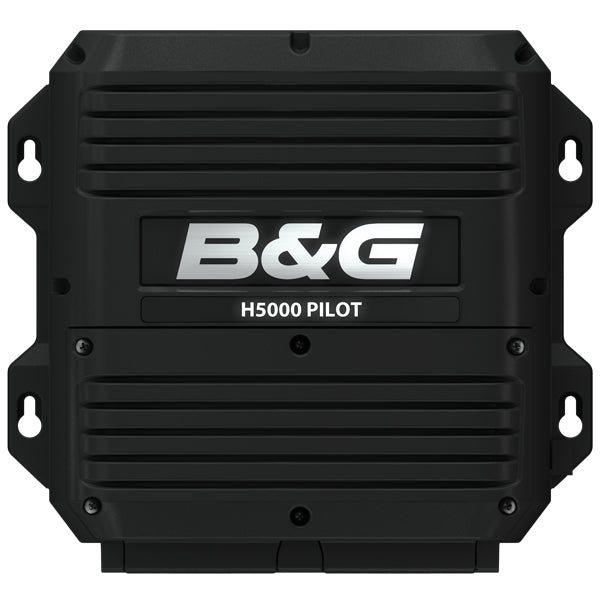

B&G H5000 Pilot Computer er en dedikeret autopilot-CPU til sejlbåde. Den fungerer som hjernen i H5000-systemets autopilotdel og modtager løbende vind-, fart-, dybde- og kompassdata fra H5000-netværket for at levere præcis og responsiv styring. Computeren har intet eget betjeningsinterface, al styring og opsætning sker via H5000 Pilot Controller eller tilsluttet plotter.
Styremodes og vindstyring
Pilotcomputeren understøtter kompaskursstyring (Heading), vindstyring (Wind) og waypoint-styring mod route eller plotter. Vindstyringen arbejder med AWA (Apparent Wind Angle), TWA (True Wind Angle) og Polar Wind Mode, hvor sidstnævnte udnytter bådens polardiagram til at holde optimeret kurs i forhold til vinden.
Drevtyper og integration
Computeren sender styresignaler til lineære rammer, rotationsdrev og hydrauliske pumper og kan desuden drive 12/24 V DC solenoideventiler. Den tilsluttes NMEA 2000 (Micro-C) backbone og integrerer fuldt med H5000 Central Processor Unit, H5000 Graphic Display og Race Display.
Systemkrav
Pilotcomputeren kræver et komplet H5000-system for at fungere: H5000 CPU, kompas (fluxgate eller solid state), fart- og dybdemåler, vindgiver, rorvinkelgiver (Rudder Feedback Unit), styredrev samt H5000 Pilot Controller til betjening. Forsyning er 12/24 V DC.
Specifikationer
-
Producent: B&G
-
Type: Autopilot CPU
-
Kompatibelt system: B&G H5000
-
Styremodes: Heading, Wind (AWA/TWA/Polar), Waypoint
-
Drevkompatibilitet: Lineær ram, rotationsdrev, hydraulisk pumpe, 12/24V DC solenoideventiler
-
Netværk: NMEA 2000 / Micro-C
-
Spænding: 12/24 V DC
-
Betjening: Via H5000 Pilot Controller eller tilsluttet plotter
Ofte stillede spørgsmål
Hvad kræves for at aktivere vindbaseret styring?
Vindmode kræver en masthead vindgiver tilsluttet H5000-systemet. Polar Wind Mode kræver desuden at bådens polardiagram er indlæst i H5000 CPU.
Kan computeren styre hydrauliske anlæg direkte?
Computeren understøtter hydrauliske pumper direkte samt solenoideventiler via korrekt tilslutning og relæer. Se installationsvejledningen for specifikke tilslutningskrav til det aktuelle styresystem.
