Udvidelsesmodul til B&G H5000 instrumentsystem

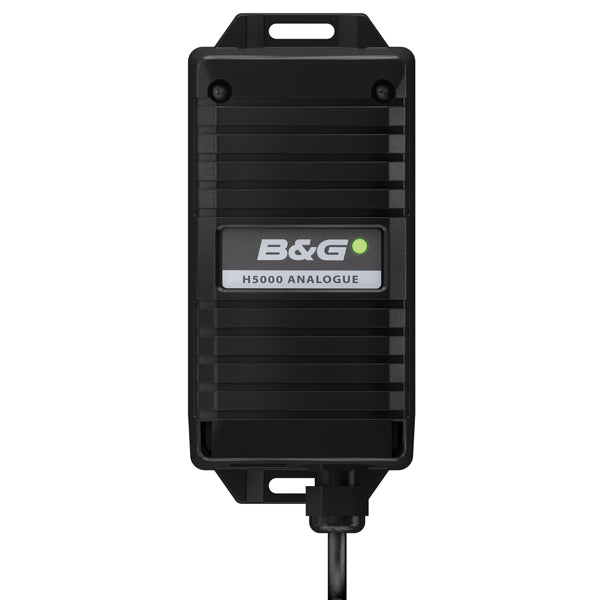

B&G H5000 Analogue Expansion er et udvidelsesmodul til H5000-instrumentsystemet på regattabåde og performance-cruisere. Modulet tilsluttes H5000-netværket og giver ekstra indgange til analoge sensorer og pulssignaler, der ikke i sig selv kommunikerer via NMEA 2000, for eksempel fartsensorer, rorvinkelsensorer, mastrotationssensorer og andre 0–5 V sensorer.
Indgange og konfiguration
Modulet har 6 analoge indgange og 2 pulsindgange. Hver indgang tildeles en sensortype eller defineres som brugerdefineret input med eget navn og kalibrering. Konfigurationen foretages via H5000 CPU'ens browserbaserede webinterface og kræver ingen specialsoftware.
Tilslutning og integration
Modulet tilsluttes H5000-systemets NMEA 2000-backbone via en Micro-C port med 1 LEN belastning og integreres som øvrig B&G-elektronik på netværket. Sensordata behandles herefter af H5000 CPU'en og indgår i systemets beregninger, herunder polardiagrammer og performanceanalyse.
Specifikationer
-
Producent: B&G
-
Type: Analog udvidelsesmodul
-
Kompatibelt system: B&G H5000
-
Analoge indgange: 6
-
Pulsindgange: 2
-
Netværkstilslutning: NMEA 2000 Micro-C (1 LEN)
-
Forsyningsspænding: 12 V DC (10–16 V DC)
-
Strømforbrug: ca. 0,6 W
-
Anbefalet sikring: 5 A
-
Driftstemperatur: –10 °C til +55 °C
-
IP-klasse: IP66
-
Bredde: 61 mm
-
Højde: 131 mm
-
Dybde: 45 mm
-
Vægt: 0,17 kg
-
Godkendelse: IEC/EN 60945
-
Garanti: 2 år
Ofte stillede spørgsmål
Kan modulet bruges med sensorer fra andre producenter end B&G?
Ja, modulet er beregnet til at integrere tredjeparts- og ældre sensorer der ikke kommunikerer via NMEA 2000. Inputtypen konfigureres i H5000 CPU'ens webinterface, hvor kalibrering og sensortype opsættes pr. indgang.
Kræver installationen ændringer i det eksisterende H5000-netværk?
Modulet tilsluttes direkte til NMEA 2000-backbonen med en Micro-C forbindelse og belaster netværket med 1 LEN. Konfiguration sker udelukkende via H5000 CPU'en og kræver ikke ændringer i øvrig kabling eller hardware.
Hvor mange udvidelsesmoduler kan tilsluttes samme H5000-system?
Det afhænger af H5000 CPU'ens kapacitet og NMEA 2000-netværkets samlede LEN-belastning. Kontakt B&G eller forhandler for vejledning ved installation af flere moduler.
