3D bevægelses- og attitude-sensor til sejlperformance

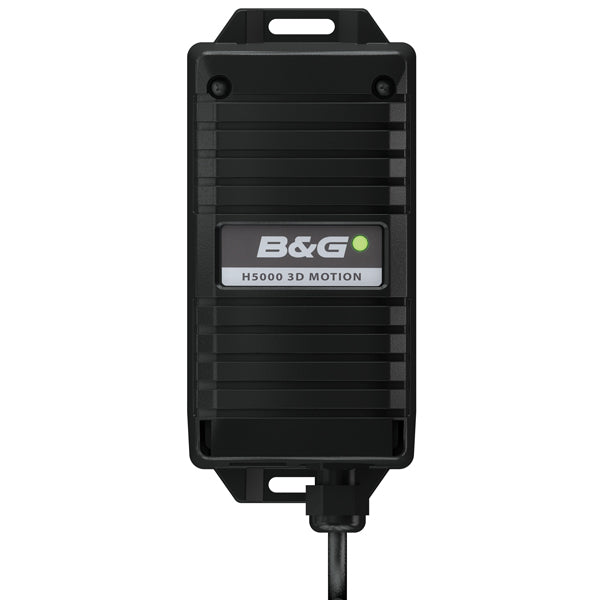

B&G H5000 3D Motion Sensor måler bådens bevægelse og attitude og leverer data til H5000 Hercules og H5000 Performance systemer. Sensoren er primært beregnet til at aktivere Motion Correction for Wind, så vinddata korrigeres for bådens rulle-, pitch- og yaw-bevægelser under sejlads.
Funktion og måledata
Sensoren måler yaw rate, pitch rate, roll rate, krængningsvinkel og trim-vinkel i realtid. H5000-computeren bruger disse data til at korrigere de beregnede apparent og true wind-værdier, så tallene bliver mere stabile og pålidelige, især på omgange med meget bølgegang eller i skiftende vind. Det giver mere præcise input til taktik, polardiagrammer og performance-beregninger.
Installation og netværk
Sensoren tilsluttes via CAN-bus til et NMEA 2000-kompatibelt netværk og integreres direkte i H5000-miljøet. Den monteres beskyttet under dæk eller i et lignende skærmet område og kræver ingen kalibrering af vindmålere alene, funktionen aktiveres i H5000 CPU'en efter tilslutning.
Specifikationer
-
Producent: B&G
-
Type: 3D bevægelses- og attitude-sensor
-
Kompatibelt system: B&G H5000 Hercules, H5000 Performance
-
Tilslutning: CAN-bus / NMEA 2000
-
Vandtæthed: IPx6
-
Driftstemperatur: -15 °C til +70 °C
-
Længde: 131 mm
-
Bredde: 61 mm
-
Højde: 45 mm
-
Vægt: 0,17 kg
Ofte stillede spørgsmål
Forbedrer sensoren også autopilotfunktionen?
Sensorens primære formål er wind motion correction. Data kan potentielt anvendes af H5000-computeren til andre beregninger, men sensoren er ikke et selvstændigt autopilotsystem.
Kræver sensoren løbende vedligeholdelse?
Sensoren er vandtæt til IPx6 og monteres under dæk, hvilket giver god beskyttelse mod fugt og stød. Der er ingen bevægelige dele, og enheden kræver ikke løbende kalibrering efter den indledende opsætning i H5000-systemet.
Hvilke vindkorrektioner udfører sensoren præcist?
Sensoren leverer data om rulle-, pitch- og yaw-bevægelser, som H5000-computeren bruger til at korrigere beregnet apparent wind og true wind. Formålet er at fjerne den målefejl, der opstår, når masten og vindmåleren bevæger sig med bølgerne.
