Elektrisk selvskødende spil til sejlbåd

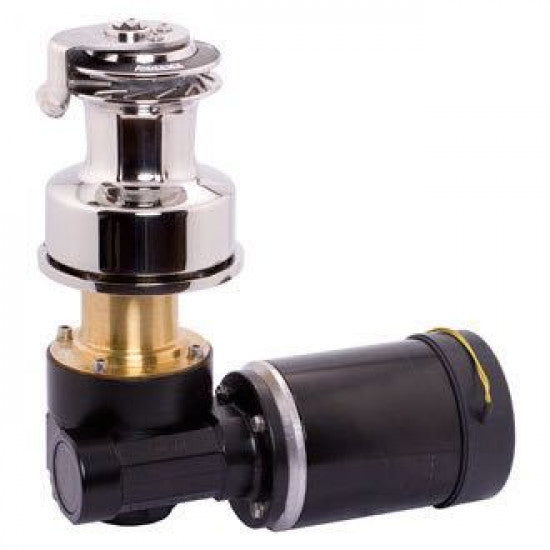

Andersen 40 FS E1 er et elektrisk selvskødende spil til skøder og hal på sejlbåde i ca. 30–40 fod. Motoren sidder under dæk og holder dækket ryddeligt, mens spillet håndterer tov i diameter 8–14 mm. Det elektriske gear er fast hastighed, der tilpasser sig belastningen: hurtig indtagning ved lav belastning og kontrolleret fintrim under høj belastning.
Konstruktion og materialer
Spillet er fremstillet i poleret rustfrit stål, der modstår korrosion i saltvandsmiljøer. Den serie-viklede DC-motor er konstrueret til glat og relativt støjsvag drift under elektrisk betjening.
Betjening og backup
Spillet har to manuelle gear og ét elektrisk gear. Det elektriske gear aktiveres via styring fra cockpit, mens de to manuelle gear betjenes med et standard spilhåndtag. Det sikrer fuld manuel backup, hvis det elektriske system ikke er tilgængeligt under sejlads.
Specifikationer
-
Producent: Andersen
-
Type: Elektrisk selvskødende spil
-
Serie: E1 Electric
-
Spænding: 24V DC
-
Antal gear: 2 manuelle + 1 elektrisk
-
Gear ratio 1. gear: 1,3 : 1
-
Gear ratio 2. gear: 6,0 : 1
-
Power ratio 1. gear: 8,9 : 1
-
Power ratio 2. gear: 40,0 : 1
-
Maks. arbejdsbelastning: ca. 800 kg
-
Tov-diameter: 8–14 mm
-
Strømforbrug: 40–115 A
-
Motorposition: Under dæk
-
Materiale: Poleret rustfrit stål
-
Mål B: 152 mm
-
Mål D: 75 mm
-
Mål H (højde over dæk): 180 mm
-
Mål J: 183 mm
-
Mål L: 79 mm
-
Mål N (total højde inkl. motor under dæk): 300 mm
-
Mål S: 65 mm
-
Maks. dæktykkelse: 49 mm
-
Vægt: ca. 19,0 kg
Ofte stillede spørgsmål
Hvad kræves for at installere spillet under dæk?
Motoren monteres under dæk med en samlet dybde på 300 mm fra dæksoverfladen. Dækket må maksimalt være 49 mm tykt. Følg Andersens målskitse i installationsvejledningen for præcis udskæringsplan og kabelføring, da målbetegnelserne er producentspecifikke.
Kan spillet bruges på 12V-systemer?
Dette er 24V-versionen og er ikke kompatibel med 12V-systemer uden ombygget elsystem. Der findes en separat 12V-version af samme model.
Kræves en særlig kontrolenhed til det elektriske gear?
Spillet styres via en separat kontaktor eller styrepanel. Kontroller at styringen er dimensioneret til det angivne strømforbrug på 40–115 A ved 24V, da kortvarige spidsbelastninger kan overstige 100 A.
