Elektrisk skødespil med motor under dæk

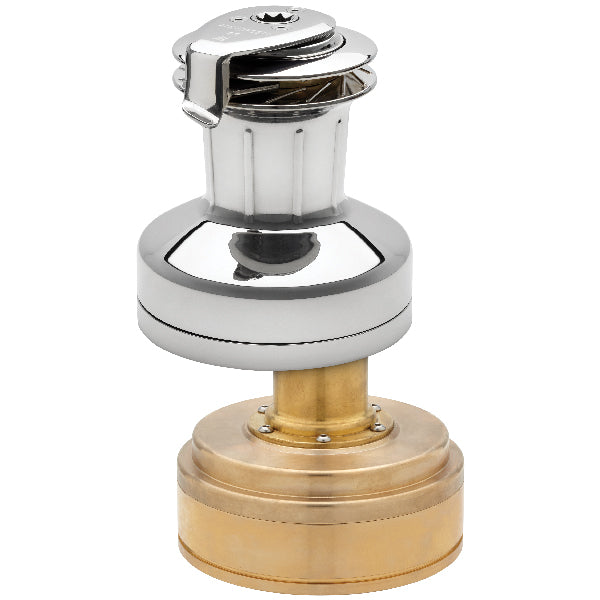

Andersen Compact EL 58 FS er et elektrisk selvskødende skødespil til trim af forsejl og storsejl på mellemstore til større sejlbåde. Motoren er monteret under dæk, så spillet holder dækket rent og ryddeligt uden synlig motorenhed.
Konstruktion og materialer
Spillet er udført i rustfrit stål (Full Stainless) og udstyret med en børsteløs Andersen Compact Motor med lavprofil-planetgear monteret under dæk. Børsteløs motor giver lang levetid og kræver minimal vedligeholdelse sammenlignet med konventionelle motorer.
Betjening og funktion
Spillet kan betjenes elektrisk med trinløs hastighedsregulering via trykknap eller panel. Ved strømsvigt fungerer spillet manuelt med to gear som et standard skødespil, 1. gear til hurtig indhaling og 2. gear til høj kraftoverføring under belastning. Selvskødende funktion frigør hånden fra linjen, så trimmet kan fokusere på betjening fremfor at holde.
Installation

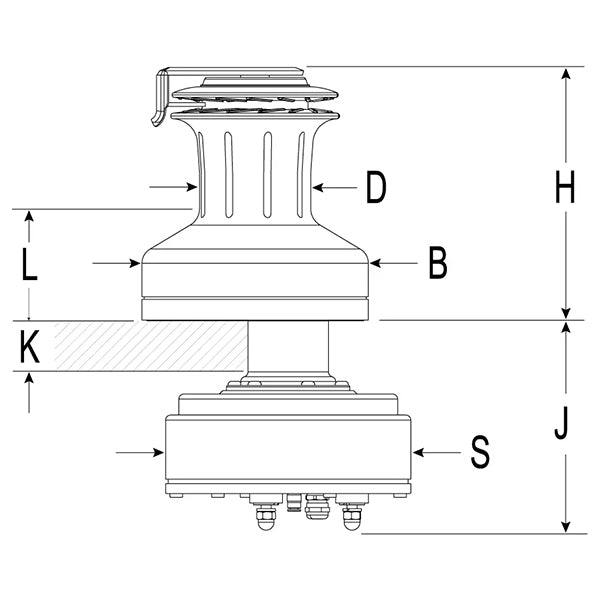

Spillet monteres med 6 x M10 bolte. Motordelen installeres under dæk og kræver plads til den kompakte gearkasse samt kabelføring til betjeningspanel og batteri. Konsulter Andersens tekniske måltegning ved installation for at sikre korrekt pladsbehov under dæk.
Specifikationer
-
Producent: Andersen
-
Type: Elektrisk selvskødende skødespil
-
Motorplacering: Under dæk
-
Spænding: 12V DC
-
Strømforbrug: 20–140 A (afhængigt af belastning)
-
Hastighedsregulering: Trinløs via trykknap/panel
-
Manuel drift: 2 gear
-
Gearudveksling 1. gear: 3,7:1 (kraftoverføring 16:1)
-
Gearudveksling 2. gear: 13,1:1 (kraftoverføring 57:1)
-
Maks. arbejdslast: 1.200 kg
-
Kompatibelt skøde/reb: Ø 8–18 mm
-
Tromle-Ø: 115 mm
-
Base-Ø: 230 mm
-
Højde over dæk: 251 mm
-
Montering: 6 x M10 bolte
-
Materiale: Rustfrit stål
-
Motortype: Børsteløs DC med planetgear
-
Vægt (spil uden motor): ca. 16 kg
-
Totalvægt (komplet): ca. 34–36 kg
Ofte stillede spørgsmål
Hvad kræves af plads under dæk til motoren?
Motoren er designet kompakt med lavprofil-planetgear, men præcist pladsbehov varierer. Konsulter Andersens tekniske måltegning for installationsplanlægning og kabelføring.
Hvor tungt er spillet komplet med motor?
Totalvægten på det komplette spil inkl. motor er ca. 34–36 kg. Selve spillet uden motor vejer ca. 16 kg.
Hvilken kabeldimension anbefales til 12V-systemet?
Strømforbruget kan nå op til 140 A under fuld belastning. Brug kabeltykkelse og sikringer dimensioneret til dette, og hold kabellængden fra batteri til motor så kort som muligt for at minimere spændingstab.
