Elektrisk selvhalende spil til sejlbåd

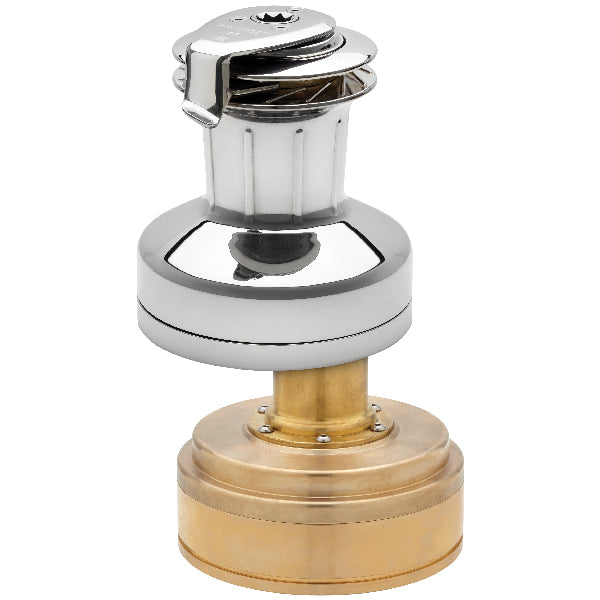

Andersen Compact EL 46 FS er et elektrisk selvhalende spil til montering under dæk på sejlbåde. Spillet håndterer skøder og fald med elektrisk drift fra 12V og frigør hænder til andre opgaver under sejlads. Motoren er placeret under dæk, så dæksinstallationen holdes lav og kompakt.
Konstruktion og materialer
Spillet er fremstillet i rustfrit stål og tåler saltvand og UV-belastning uden særlig overfladebehandling. Den kompakte tromle er selvhalende og accepterer tov fra 8 til 14 mm diameter. Maks. arbejdsbelastning er 1.000 kg, og maks. dæktykkelse for gennemføring er ca. 57–62 mm, verificér dette mål i producentens tekniske tegning inden montering.
Betjening og gear
Spillet kører med 2 gear i manuel drift og trinløs elektrisk hastighed. Manuel gear 1 giver et omsætningsforhold på 2,8:1 til hurtig indhaling, og gear 2 giver 8,4:1 til tung belastning. Elektrisk drift aktiveres via det medfølgende betjeningspanel med styrekabel.
Installation
Motoren monteres under dæk og forbindes til 12V forsyning. Strømforbruget varierer fra 20 til 130 A afhængig af belastningen, så kabling og sikringsdimensionering skal tilpasses. Medfølgende afløbsrør og servicekit til læbe- og olietætning bruges ved installation og eftersyn.
Specifikationer
-
Producent: Andersen
-
Type: Elektrisk selvhalende spil, under dæk
-
Spænding: 12V DC
-
Strømforbrug: 20–130 A
-
Maks. arbejdsbelastning: 1.000 kg
-
Gear 1 (manuel): 2,8:1
-
Gear 2 (manuel): 8,4:1
-
Elektrisk drift: Trinløs
-
Tovdiameter: 8–14 mm
-

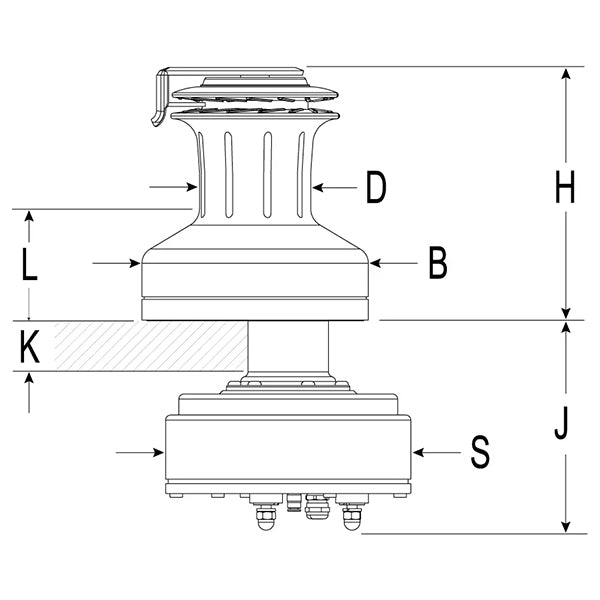

Basediameter: ca. 180 mm
-
Tromlediameter: 89 mm
-
Højde: ca. 202–209 mm
-
Motordybde: ca. 191 mm
-
Maks. dæktykkelse: ca. 57–62 mm
-
Materiale: Rustfrit stål
-
Vægt: ca. 21 kg
-
Indhold: Spil, betjeningspanel, styrekabel, automatsikring, afløbsrør, servicekit til læbe- og olietætning
Ofte stillede spørgsmål
Hvad kræves af kabling og sikring ved installation?
Strømforbruget kan nå op til 130 A under fuld belastning. Brug kabeltværsnit og sikringer dimensioneret til dette, og hold kabelføringen så kort som mulig fra batteri til motor for at minimere spændingsfald.
Kan spillet betjenes manuelt ved strømsvigt?
Ja, spillet har to manuelle gear og kan betjenes med spilhåndtag uden strøm. Manuel drift kræver et standard spilhåndtag, som ikke er inkluderet.
Er automatsikringen dimensioneret til spillets maksimale strømforbrug?
Automatsikringen er inkluderet i leveringen, men det anbefales at verificere dens dimensionering op imod installationens samlede kabelføring og afstand til batteri, da spændingsfald over lange kabellængder kan påvirke funktion og sikring.
