Ladeluftkøler til dieselmotor op til 160 HK

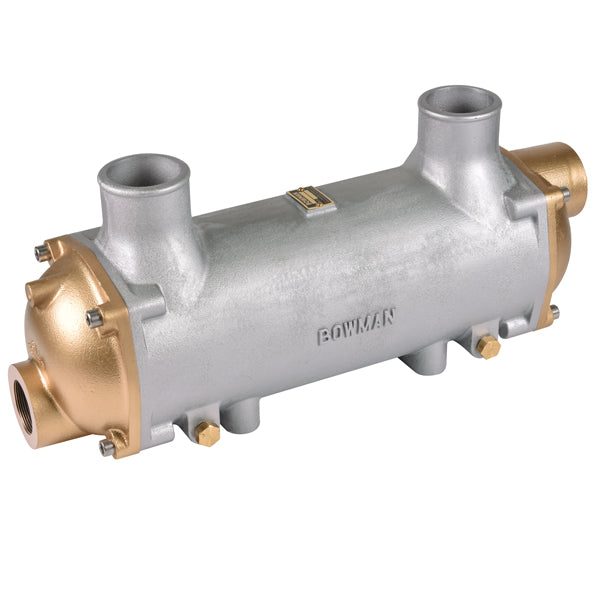

Bowman FG100-4075-2 er en væskekølet ladeluftkøler til turbodieselmotor op til 160 HK (120 kW). Den køler trykluften fra turboen inden den når motoren, så lufttætheden stiger og brændstofeffektiviteten forbedres. Enheden er primært anbefalet til Cummins 4B, 4BT, 4BTA, 6B og 6BT og bruges til fremdrivningsmotorer i marine samt stationære applikationer som generatorer og brandpumper.
Konstruktion og funktion
Køleren er en tre-pass enhed med et flydende tuberør-design, der giver høj termisk overførselseffektivitet. Den tåler en maks. luftindgangstemperatur på 250°C og et maks. luftindgangstryk på 5,5 bar g. Tuberør-stakken er aftagelig, så rengøring og eftersyn kan udføres uden at demontere hele enheden.
Installation

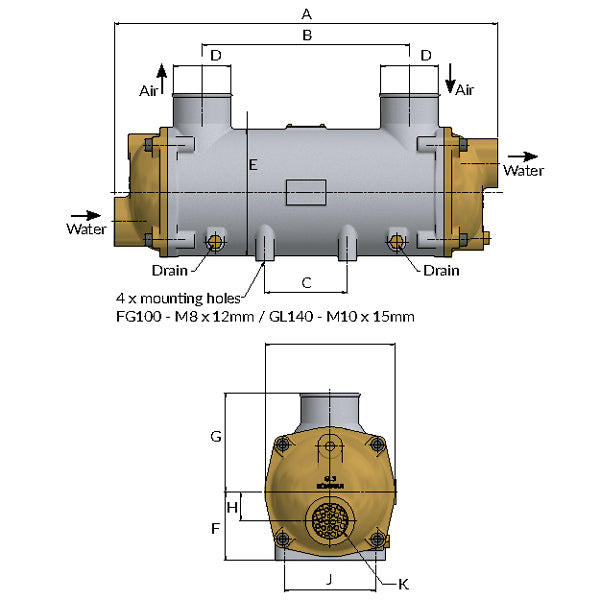

Køleren monteres med vandudløb øverst og med modstrømsflow, så vand og luft bevæger sig i modsat retning for maksimal køleeffekt. Tilslutning sker via 1-1/4" BSP vandstudse og 76 mm luftstudse. Fuldt motorvandpumpeflow er nødvendigt for korrekt funktion, undgå drift uden tilstrækkelig vandgennemstrømning. Fastgøres med fire M8-skruer med 190 mm hulafstand.
Specifikationer
-
Producent: Bowman
-
Type: Ladeluftkøler (charge air cooler), tre-pass
-
Modelnr.: FG100-4075-2 / 202660
-
Maks. motoreffekt: 160 HK (120 kW)
-
Varmeafledning: 25,4 kW
-
Charge air flow: 9,8 kg/min
-
Kølevand flow: 80 l/min
-
Tryktab luft: 5,4 kPa
-
Tryktab vand: 29 kPa
-
Maks. luftindgangstemperatur: 250°C
-
Maks. luftindgangstryk: 5,5 bar g
-
Vandtilslutning: 1-1/4" BSP
-
Lufttilslutning: 76 mm
-
Højde: 180 mm
-
Længde: 472 mm
-
Bredde: 139 mm
-
Hulafstand: 190 mm
-
Fastgøring: 4 x M8 x 12
-
Kompatible motorer:
- Cummins 4B
- Cummins 4BT
- Cummins 4BTA
- Cummins 6B
- Cummins 6BT
Ofte stillede spørgsmål
Kan køleren bruges med havvand?
Ja, enheden er egnet til både havvand- og ferskvandskøling. Sørg for at vandflow og tryk er inden for specifikationerne ved begge kølemedier.
Hvornår bør køleren efterses?
Kontroller tuberør-stakken ved sæsonstart eller hvis motortemperaturen stiger uden anden åbenbar årsag. Stakken er aftagelig og kan renses uden fuld demontering. Blokerede rør reducerer køleeffektiviteten og kan føre til overophedning.
Kan køleren anvendes til stationære applikationer?
Ja, køleren er egnet til både marine fremdrivningsmotorer og stationære applikationer som generatorer og brandpumper, forudsat at de angivne flow- og trykspecifikationer overholdes.
