Elpanel med automatsikringer til båd
1852 elpanel med automatsikringer er et kompakt styrepanel til 12V DC-systemer på mindre og mellemstore både. Panelet samler strømstyring til lys, pumper, horn og øvrige forbrugere på ét sted med individuel kredsløbsbeskyttelse.
Kontakter og funktioner
Panelet har fem vippekontakter til on/off-styring og én momentkontakt med returfjedring, typisk brugt til horn. Alle seks kredsløb er udstyret med automatsikringer der nulstilles med et tryk, ingen udskiftning af glassikringer nødvendig. En grøn LED viser at kredsløbet er aktivt, mens en rød LED indikerer at sikringen er udløst eller kontakten er slukket.
Konstruktion og montering

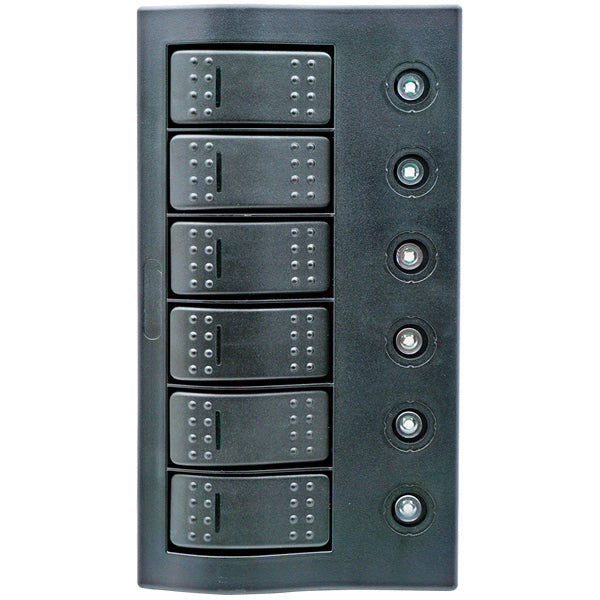

Frontpanelet er i mørk plast med piktogrammærker og vippekontakter med gummiboots der beskytter mod stænk. Panelet monteres i en udskæring i styrepult eller instrumentpanel.
Specifikationer
-
Producent: 1852
-
Type: Elpanel med automatsikringer
-
Spænding: 12V DC
-
Antal kontakter: 5 × vippekontakt (on/off) + 1 × momentkontakt (on)
-
Sikringstype: Automatsikringer (resetbare)
-
Sikringskonfiguration: 3 × 5 A, 2 × 10 A, 1 × 15 A
-
LED-indikering: Grøn (aktivt kredsløb) / Rød (udløst eller slukket)
-
Bredde: 230 mm
-
Højde: 150 mm
-
Dybde: 90 mm
-
Vægt: 0,55 kg
Ofte stillede spørgsmål
Hvordan tilsluttes panelet til bådens elsystem?
Panelet tilsluttes via de individuelle kredsløbsudgange til de ønskede forbrugere samt en fælles plus- og minusforbindelse til bådens batteri. Se den medfølgende montagevejledning for detaljeret kabelføring og anbefalede kabeltykkelser.
Hvad bruges momentkontakten til?
Momentkontakten er beregnet til funktioner der kun skal aktiveres så længe knappen holdes nede, typisk horn. Kontakten vender automatisk tilbage til fra-position når den slippes.
Kan panelet bruges i et 24V system?
Panelet er dimensioneret til 12V DC. Kontakt leverandøren eller medfølgende montagevejledning før installation i 24V systemer.
